Hvað er mismunamerki?Vinnureglur, EMI minnkun og notkun

Mismunamerki er samskiptaaðferð sem notar tvö viðbótarmerki til að senda gögn með betri viðnám gegn hávaða og rafsegultruflunum samanborið við einhliða merki.Það er mikið notað í nútíma háhraða kerfum eins og USB, Ethernet, HDMI, PCIe, SATA, RS-485 og CAN strætó vegna þess að það styður stöðuga gagnaflutning, bætta merkjaheilleika og minnkað EMI.Þessi grein útskýrir hvernig mismunadrifsmerkjasending virkar, hvernig hún er í samanburði við einhliða merki, hlutverk þess við að draga úr hávaða, algengum samskiptastöðlum og forritum, PCB leiðarhugsanir og hagnýta kosti þess í nútíma rafeindakerfum.

Vörulisti

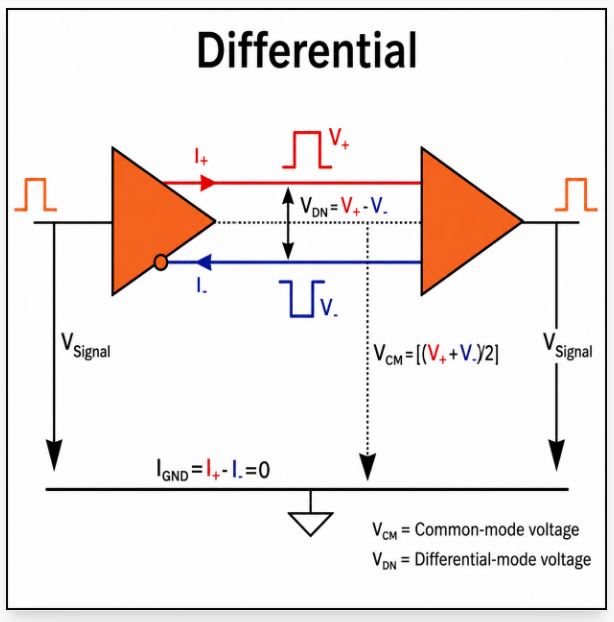

Mynd 1: Mismunamerki

Hvað er mismunamerki og hvernig virkar það?

Mismunamerki er aðferð til að senda gögn með því að nota tvö viðbótarmerki í stað eins merkis sem vísað er til jarðar.Móttakarinn mælir spennumuninn á milli línanna tveggja, sem gerir sendinguna ónæmari fyrir utanaðkomandi truflunum.Vegna áreiðanleika þess er mismunamerki mikið notað í samskiptastöðlum eins og USB, Ethernet, HDMI, PCIe, SATA og CAN bus.

Mismunapar ber jöfn en andstæð merki.Þegar ein línan verður jákvæð, verður hin neikvæð um sömu upphæð.Móttakarinn skynjar spennumuninn á parinu til að bera kennsl á send gögn.Þar sem óæskileg truflun hefur venjulega áhrif á báðar línurnar á svipaðan hátt, er mikið af truflunum hætt áður en merki er unnið.

Þessi merkjaaðferð hjálpar einnig til við að draga úr rafsegulgeislun.Straumarnir í parinu streyma í gagnstæðar áttir, sem veldur því að hluti rafsegulsviðs þeirra hættir hvort öðru.Þetta bætir flutningsgæði og styður hraðan gagnaflutning í nútíma rafeindakerfum.

Mismunamerki vs einhliða merki

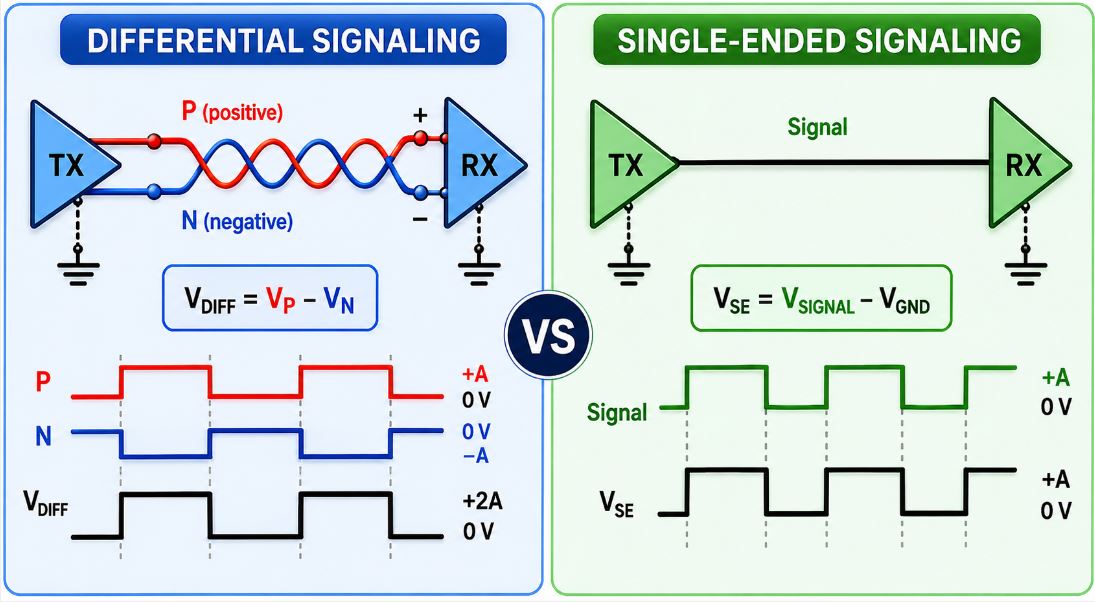

Mynd 2: Mismunamerki vs einhliða merki

Eiginleiki	Mismunur Merki	Einfaldur Merki
Merki Sending	Notar tvo viðbótarmerki	Notar einn merki sem vísað er til jarðar
Hávaði Ónæmi	Mjög hátt	Neðri
EMI losun	Neðri rafsegulgeislun	Hærri rafsegulgeislun
Merki Heiðarleiki	Meira í samræmi við há tíðni	Meira viðkvæm fyrir truflunum
Sending Fjarlægð	Betra fyrir lengri vegalengdir	Takmarkaðari
Gagnahraði Hæfni	Hentar fyrir hröð samskipti	Betra fyrir merki um minni hraða
PCB leið Flækjustig	Krefst mismunaleið	Einfaldara leiðsögn
Algengt Umsóknir	USB, Ethernet, CAN, PCIe, HDMI	GPIO, SPI, UART

Mismunandi merkjasending er almennt valin fyrir hraðvirk samskiptakerfi vegna þess að hún heldur betri flutningsgæðum yfir langa PCB ummerki og snúrur.Það er sérstaklega gagnlegt í umhverfi þar sem merki nákvæmni og tímasetningarstöðugleiki eru mikilvægir.

Einhliða merkjasending er enn vinsæl í innbyggðri rafeindatækni vegna þess að hún er einfaldari og hagkvæmari.Lághraða skynjarar, GPIO línur og grunnstýringarviðmót þurfa oft ekki mismunapör.Verkfræðingar velja venjulega á milli tveggja aðferða út frá hraða, vegalengd, leiðarflækju og kerfiskröfum.

Hvers vegna mismunamerki dregur úr hávaða og EMI

Ein ástæðan fyrir því að mismunadrifið skilar góðum árangri er geta þess til að draga úr áhrifum utanaðkomandi truflana.Þar sem ummerkin tvö eru beint saman, hafa nærliggjandi rafmagnstruflanir tilhneigingu til að hafa svipað áhrif á báðar línurnar.Móttakarinn einbeitir sér aðeins að spennumunnum á parinu, sem hjálpar til við að varðveita upprunalegu gögnin.

Mismunapör gefa einnig frá sér minni rafsegulgeislun en margar einhliða tengingar.Andstætt straumflæði veldur því að hluti rafsegulsviðanna hættir hvort öðru, sem hjálpar til við að lágmarka truflun á nærliggjandi rafrásum.Þetta verður mikilvægt í þéttum tækjum sem innihalda margar hraðvirkar samskiptarásir.

Snúnir kaplar bæta þessi áhrif enn frekar með því að útsetja báða leiðara fyrir næstum eins umhverfisaðstæðum eftir lengd kapalsins.Þetta er ástæðan fyrir því að Ethernet og mörg iðnaðarsamskiptakerfi treysta á snúin mismunapör fyrir áreiðanlegan gagnaflutning um langa vegalengd.

Algengar mismunamerkisstaðlar og forrit

Standard / Viðmót	Dæmigert Mismunaviðnám	Aðal Umsókn
USB 2.0 / USB 3.0	90 Ω	Tölva jaðartæki og gagnaflutningur
Ethernet	100 Ω	Netkerfi og samskiptakerfi
RS-485	120 Ω	Iðnaðar samskiptakerfi
CAN strætó	120 Ω	Bílar samskiptanet
LVDS	100 Ω	Skjár, myndavélar og FPGA kerfi
HDMI	100 Ω	Hljóð og myndsending
PCIe	85 Ω	Háhraða tölvuviðmót
SATA	100 Ω	Geymsla tæki samskipti

Mörg nútímaviðmót nota mismunadrifsmerki vegna þess að það styður áreiðanlegan háhraða gagnaflutning.USB, PCIe, HDMI og SATA nota mismunapör til að skiptast á gögnum milli örgjörva, grafíkkerfa, geymslutækja og jaðartækja.

Ethernet net treysta á brengluð mismunapör til að viðhalda gæðum samskipta yfir langar snúrur.Iðnaðartæki nota oft RS-485 vegna þess að það skilar sér vel í kringum mótora og þungan rafbúnað.Bifreiðaraftæki nota CAN strætókerfi til að skiptast á gögnum milli stýringa, skynjara og ökutækjakerfa.

LVDS er almennt að finna á skjám, myndavélum og FPGA kerfum þar sem þétt útlitshönnun og minni rafsegulgeislun eru mikilvæg.

Mismunamerki í raunverulegum rafeindakerfum

Tölvu- og háhraðaviðmót

Nútíma tölvukerfi nota mismunamerki fyrir samskipti milli örgjörva, geymslutækja, grafíkbúnaðar og jaðartækja.Tengi eins og USB, PCIe, SATA, HDMI og DisplayPort eru háð mismunapörum til að styðja við hröð gagnaskipti með minni bylgjulögunarröskun.

Net- og samskiptakerfi

Ethernet samskipti notast við snúin mismunapör til að styðja við áreiðanlegan gagnaflutning yfir langar snúrur.Netbúnaður, þar á meðal beinar, rofar og netþjónar, nýtur góðs af bættri flutningssamkvæmni við krefjandi rekstraraðstæður.

Bíla rafeindatækni

Rafeindabúnaður ökutækja inniheldur margar uppsprettur rafsegulvirkni, þar á meðal kveikjukerfi, mótora og aflstýringarrásir.CAN bus mismunadrifssamskipti hjálpa til við að viðhalda nákvæmum gagnaskiptum milli hemlakerfa, vélastýringa, skynjara og eininga um borð.

Iðnaðar sjálfvirknikerfi

Iðnaðaraðstöðu inniheldur oft þungar vélar og skiptibúnað sem getur truflað samskiptamerki.Mismunandi tengi eins og RS-485 eru mikið notuð í PLC kerfum, vélfærafræði, iðnaðar eftirlitstækjum og verksmiðju sjálfvirkni netum vegna þess að þau styðja stöðug fjarskipti.

Skjár, myndavélar og innbyggð kerfi

Skjákerfi, myndnemar, FPGA töflur og innbyggð tæki nota oft mismunadrifssamskipti til að styðja við þétt skipulag og skilvirkan gagnaflutning.Tækni eins og LVDS er almennt notuð í forritum sem krefjast minni rafsegulgeislunar og hraðvirkrar merkjasendingar.

Mismunandi parleiðing og heilindi merkja

PCB skipulagsgæði gegna stóru hlutverki í afköstum mismunamerkja.Ummerkin tvö í mismunapöri ættu að vera þétt saman og viðhalda samsvarandi lengdum þannig að bæði merki berist til móttakarans á næstum sama tíma.Ójafnar lengdir geta valdið skekkju og tímatengdum vandamálum.

Stýrð viðnámsleið er einnig mikilvæg vegna þess að ósamfelld viðnám getur skapað endurkast og bylgjulögun.Margir samskiptastaðlar krefjast sérstakrar mismunaviðnámsgilda eins og 90 Ω eða 100 Ω eftir viðmótsgerð.Rétt lúkning hjálpar til við að draga úr endurkasti meðfram sendingarleiðinni.

Slæmar leiðarvenjur geta komið í veg fyrir krosstal, hringingu, merkjatap og rafsegultruflanir.Óhófleg gegnumbrautir, ósamræmi á bili, bilaðar afturleiðir og skörp leiðarhorn geta dregið úr heildarflutningsgæði í hröðum samskiptakerfum.

Vandamál	Algeng orsök	Áhrif
Hugleiðing	Viðnám misræmi	Merki brenglun
Krosstal	Lélegt spor bil	Hávaði tenging
Skekkja	Ójöfn ummerki lengdir	Tímasetningarvillur
EMI	Aumingja jarðtengingu eða vegvísun	Samskipti óstöðugleiki
Hringir	Óviðeigandi uppsögn	Óstöðugt bylgjuform

Verkfræðingar nota venjulega sveiflusjár, augnmyndir og uppgerð merkjaheilleika til að meta og leysa mismunasamskiptatengsl.

Raunverulegur ávinningur af mismunaboðum

Betra hávaðaónæmi

Mismunandi merkjasendingar hjálpa samskiptakerfum að halda áfram að starfa nákvæmlega, jafnvel í umhverfi sem inniheldur rofarásir, mótora og aðrar uppsprettur rafsegulvirkni.

Lægra EMI í Compact Electronic Systems

Minni rafsegulgeislun hjálpar nálægum hringrásum að virka með færri truflunum tengdum vandamálum, sem gerir mismunadrifsmerkjasendingar gagnlegar í samsettum PCB skipulagi og innbyggðum tækjum.

Stöðugari háhraðasamskipti

Mismunapör hjálpa til við að viðhalda hreinni bylgjuformum og minnka sendingarvillur í hröðum samskiptaviðmótum sem starfa á háum tíðnum.

Bætt langlínusending

Mismunasamskipti styðja áreiðanlegri gagnaflutning yfir langa PCB ummerki og snúrur með því að draga úr næmni fyrir utanaðkomandi truflunum og niðurbroti merkja.

Meiri áreiðanleiki í iðnaðar- og bílaumhverfi

Verksmiðjubúnaður, rafeindabúnaður fyrir bíla og raforkukerfi starfa oft við erfiðar rafmagnsaðstæður.Mismunandi tengi hjálpa til við að viðhalda áreiðanlegum samskiptum þrátt fyrir truflun sem myndast af mótorum, skiptibúnaði og þungum vélum.

Niðurstaða

Mismunandi merkjasending er mikið notuð í nútíma rafeindakerfum vegna þess að það bætir merki heilleika, dregur úr rafsegultruflunum og styður áreiðanleg háhraða gagnasamskipti.Með því að senda gögn í gegnum tvö viðbótarmerki hjálpar það til við að lágmarka áhrif utanaðkomandi hávaða en viðhalda hreinni bylgjuformi yfir PCB spor og snúrur.Tækni eins og USB, Ethernet, PCIe, HDMI, RS-485, CAN bus og LVDS treysta á mismunasamskipti fyrir stöðugan rekstur í tölvum, netkerfi, bifreiðum, iðnaðar- og innbyggðum forritum þar sem áreiðanleg gagnasending er mikilvæg.
